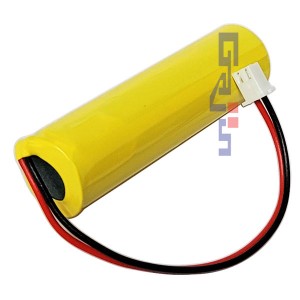

■ 삼성 리튬이온 충전배터리 INR18650-35E (Size 4/3FA 3.7V 3350mAh)에
코인형 보호회로(PCM-1S 2Ah)를 부착하고, 입출력 커넥터(XHP-02M-RB)를 연결하여
수축필름(색깔은 변경될 수 있음)으로 포장하였습니다.
ㅡ 코인형 보호회로가 마이너스 단자 쪽에 위치하여 약 5mm 정도가 길어졌습니다.
ㅡ 커넥터 JST XHP-02M-RR 극성주의
전선의 (좌, 우 위치 확인) 빨간색은 +/플러스, 검은색은 -/마이너스
◇ Standard discharge Capacity : 3350mAh (3.35Ah) ◇ Nominal Voltage : 3.6V (Charging Voltage 4.2V) ◇ Discharge Cut-off Voltage : 2.65 V ◇ Standard Charge Current : 1700mA (Time 4 hours)
◇ Maximum Charge Current : 2000mA (2A) ◇ Peak / Max. Discharge Current : 2000mA (Because of the PCM specific) ◇ Operation Temperature Range : (Charge) 0 ~ 45 ℃,
(Discharge) -10 ~ 60℃ ◇ Storage Temperature Range : 0 ~ 23 ℃ ◇ Weight : 52g (about) ◇ Size : (4/3FA) 18.7 x 70mm (about)
○ 다른 형태의 작업을 원하시면 전화해 주세요.
□ (조립)집합배터리는 주문제작으로 반품 및 환불이 안 되므로 주의해 주세요.
■■ 케이씨(KC)인증 적용 대상건 ■■
당사의 리튬이온 충전배터리 조립팩은 아래의 용도외의 목적으로 적용시 판매 가능하며,
아래의 용도의 경우 KC 인증을 사전에 받아야 하므로 협의 바랍니다.
▶ 휴대 기기용 리튬 이차 전지 가) 손에 쥐고 사용하는 기기 : 스마트폰, 태블릿 PC, 오디오/비디오 플레이어, 그와 유사한 기기
나) 휴대가 가능한 장비 : 노트북, CD 플레이어, 그와 유사한 기기
다) 이동 가능한 장비
- 무게가 18kg 이하이며 고정용이 아닌 것
- 의도된 용도로 사용하기 위해 바퀴 등을 통해 이동이 가능한 장비
- 전동공구, 전기자전거, 업무용 비디오카메라 이와 유사한 기기
비고) 전력이 500 Wh 이상인 배터리를 사용하는 전기에너지 저장장치와 무정전 전원장치는 제외
|
