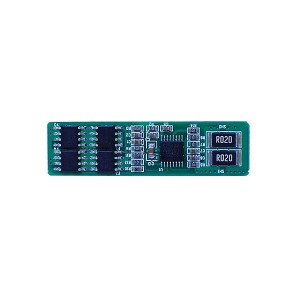

■ Protection Circuit Module

 ㅡ 리튬이온, 리튬폴리머 충전배터리 3셀 직렬(11.1V)용 보호회로입니다.

 ㅡ 배터리와 연결시 작업비 포함금액입니다.


◇ OverCharge protection Voltage : 12.75 ± 0.075

◇ Overcharge protection Release voltage : 12.45 ±0.15

◇ OverDischarge protection Voltage : 8.10 ±0.24

◇ OverDischarge protection Release voltage : 9.00 ±0.30

◇ Overcurrent Protection Current (A) : 20 ±3

◇ Operation Temperature : -40 ~ 85 ℃

◇ Storage Temperature : -40 ~ 125 ℃

◇ Size : 2.5 x 12 x 45 mm

* 보호회로 기능

과충전 보호기능 - 외부로부터 입력되는 충전전압 및 전류로 인하여 배터리 전압이

              상승하면 전지전압을 검출하여 모듈에 설정된 충전전압 이상으로

         전지가 충전되지 않도록 차단 및 해제하는 기능

과방전 보호기능 - 외부로 소비되는 전류에 의하여 전지의 전압이 서서히

                방전되면 전지전압을 검출하여 모듈에 설정된 과방전전압

            이하로 전지가 방전되지 않도록 차단 및 해제하는 기능

과전류 보호기능 - 외부의 단말기 또는 충전기의 이상 현상으로 충전 및

               방전 전류가 모듈에 설정된 과전류 이상으로 충전 또는

          방전되지 않도록 충전 및 방전 전류를 차단 및 해제하는 기능

단락 보호기능 - 배터리의 외부에서 +, - 단자 단락(Short)시 배터리 용량의

             20배정도의 전류가 순간적으로 흐르므로 이를 차단함으로써

         사고를 방지하고 배터리를 보호하는 기능


* 리튬 2차전지(리튬이온)는 최적의 성능을 유지하기 위해서는

  과충전 또는 과방전으로 부터 보호되어야 한다.

* 셀 당 충전전압이 4.5V를 넘을 경우 전해질이 분해되어 가스가

  발생하게 되거나, 안전밸브에 압력을 가함으로써 셀 간의 압력을 높이는

  원인이 된다.

  따라서 셀에서 전해질이 누출하게 된다.

  즉, 폭발의 위험성을 유발하는 원인이 된다.

* 반면 배터리를 과 방전 시킬 경우 음극이 파손되어 배터리의

  성능을 저하시킨다.

* 리튬 2차전지의 위험성을 예방하기 위하여 보호회로(PCM)가 필요하다.
